1. MagicINFO Server에서 VWL Layout 관리 > 설정 > 생성을 클릭하세요.

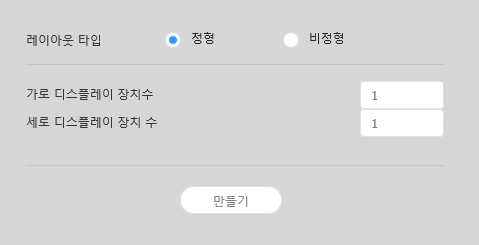

2. 원하는 레이아웃 타입 및 장치 개수를 설정한 후 만들기를 클릭하세요.

   • VWL Layout Editor가 실행됩니다.

   Stylesheet
   class screen

   레이아웃 타입	정형: 장치를 2X2, 3X4 등 직사각형 형태로 정렬하여 고정된 형태의 비디오월을 구성합니다. 비정형: 장치를 사용자가 원하는 형태로 자유롭게 배치할 수 있습니다.
   가로 디스플레이 수	비디오월 레이아웃을 구성할 장치의 가로 개수가 표시됩니다.
   세로 디스플레이 장치 수	비디오월 레이아웃을 구성할 장치의 세로 개수가 표시됩니다.

   정보
   title 참고
   선택한 레이아웃 타입에 따라 레이아웃 구성 방법이 다릅니다. 이 사용 설명서에서는 비정형을 기준으로 설명합니다.

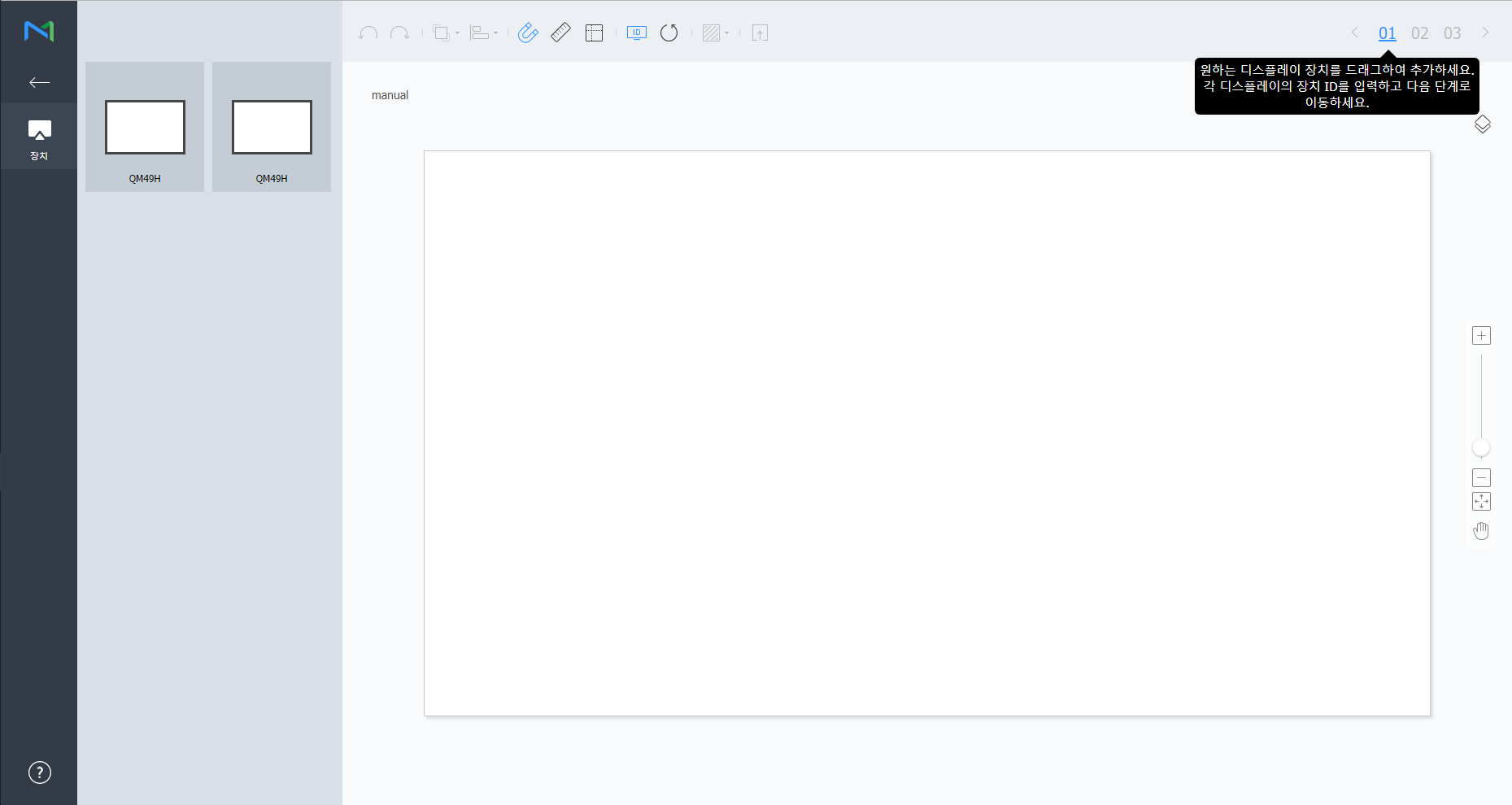

3. 장치 목록에서 원하는 장치를 선택해 편집 영역으로 드래그하세요.

   정보
   title 참고
   레이아웃 타입을 정형으로 선택한 경우 이 과정이 생략됩니다.

   Stylesheet
   class screen

4. 각 장치에 장치 ID를 입력한 후 02를 클릭하세요.

   Stylesheet
   class screen

   1	입력한 장치 ID를 장치 화면에 표시할 수 있습니다.
   2	입력한 장치 ID를 초기화할 수 있습니다.







5. 장치의 세부 위치를 조절한 후 03을 클릭하세요.

   Stylesheet
   class screen

   1	: 마지막에 실행한 작업을 취소하여 이전 상태로 되돌릴 수 있습니다. : 실행 취소한 작업을 다시 실행할 수 있습니다. : 여러 개의 장치들을 원하는 정렬 기준에 맞게 한번에 정렬할 수 있습니다. : 장치가 눈금에 자동으로 맞춰 정렬됩니다. : 눈금자를 표시합니다. : 안내선을 표시합니다. : 장치에 표시할 테스트용 패턴을 선택할 수 있습니다. : 적용된 레이아웃을 장치에서 미리 볼 수 있습니다.
   2	장치의 위치를 미세하게 조절할 수 있습니다.
   3	편집 화면의 보기 비율을 확대/축소할 수 있습니다. 슬라이드 바를 조절해 원하는 비율로 설정하세요.
   4	: 편집 화면의 비율과 위치를 창 사이즈에 맞게 조정하여 장치를 한눈에 확인할 수 있습니다. : 선택된 장치를 이동할 수 있습니다.
   5	VWL Layout Editor의 버전 및 오픈 소스 라이선스를 확인할 수 있습니다.

6. 레이아웃 구성이 끝나면 예를 클릭하세요.

   • 해당 비디오월 레이아웃이 서버에 저장됩니다.

1. Click VWL Layout Manage > Setting > New.

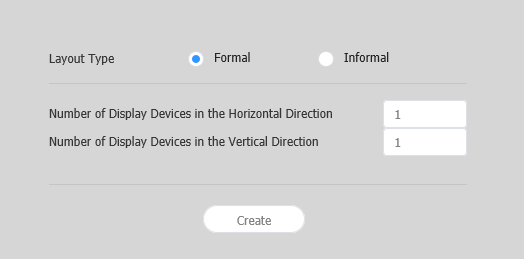

2. Specify the layout type and the number of devices, and click Create.

   • VWL Layout Editor will launch.

   Stylesheet
   class screen

   Layout types	Formal: Arrange devices in formal mode using a predefined matrix such as 2x2 and 3x4. Informal: Customize the arrangement of devices to suit your preferences.
   Number of Display Devices in the Horizontal Direction	The number of horizontal devices in a videowall layout is shown.
   Number of Display Devices in the Vertical Direction	The number of vertical devices in a videowall layout is shown.

   정보
   title Note
   Configuring layouts depends on the selected layout type. This user manual is based on the Informal type.

3. Select devices from the list and drag them into the editor section.

   정보
   title Note
   This step will not be available if you chose the the Formal type for your layout.

   Stylesheet
   class screen

4. Enter the device ID for each device and click 02.

   Stylesheet
   class screen

   1	Display the device ID on the relevant device screen.
   2	Initialize the device ID for that device.







5. Adjust the device positions and click 03.

   Stylesheet
   class screen

   1	: Undo the last command to revert back to the previous state. : Redo a command that has been undone. : Align several devices based on desired alignment criteria. : Automatically arrange devices to fit the grid. : Display the ruler. : Display the guides. : Select the test pattern to display on the device. : Preview the device with the layout applied.
   2	Adjust the device position more precisely.
   3	Zoom in or out the editor screen view. Use the slide bar to adjust the zoom level.
   4	: Adjust the aspect ratio and position of the editor to fit the window to overview devices. : Move the selected device.
   5	You can review the VWL Layout Editor version and the open source license information.







6. After configuring the layout, click Yes.

   • The VideoWall layout will be saved to the server.

1. Cliccare su Gestione layout VWL > Impostazioni > Nuovo.

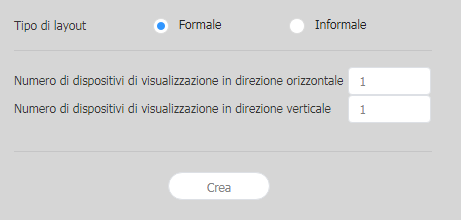

2. Specificare il tipo di layout e il numero di dispositivi, quindi cliccare su Crea.

   • Verrà avviato l'editor dei layout VWL.

   Stylesheet
   class screen

   Tipi di layout	Formale: consente di disporre i dispositivi nella modalità formale utilizzando una matrice predefinita, quale 2x2 e 3x4. Informale: consente di personalizzare la disposizione dei dispositivi per adattarsi alle proprie preferenze.
   Numero di dispositivi di visualizzazione in direzione orizzontale	Indica il numero di dispositivi orizzontali in un Layout VideoWall.
   Numero di dispositivi di visualizzazione in direzione verticale	Indica il numero di dispositivi verticali in un Layout VideoWall.

   정보
   title Nota
   Consente di configurare layout a seconda del tipo di layout selezionato. Questo manuale utente si basa sul tipo Informale.

3. Consente di selezionare dispositivi dall'elenco e di trascinarli nella sezione dell'editor.

   정보
   title Nota
   Questa fase non sarà disponibile se è stato scelto il tipo di layout regolare.

   Stylesheet
   class screen

4. Inserire l'ID di ciascun dispositivo e cliccare su 02.

   Stylesheet
   class screen

   1	Consente di visualizzare l'ID del dispositivo sullo schermo del dispositivo pertinente.
   2	Consente di avviare l'ID di un particolare dispositivo.







5. Regolare le posizioni dei dispositivi e cliccare su 03.

   Stylesheet
   class screen

   1	: annulla l'ultimo comando per ripristinare lo stato precedente. : ripete un comando precedentemente annullato. : Consente di allineare diversi dispositivi in base a un criterio di allineamento desiderato. : Consente di disporre automaticamente i dispositivi per farli rientrare nella griglia. : Consente di visualizzare il righello. : Consente di visualizzare le guide. : Consente di selezionare il modello di prova da visualizzare sul dispositivo. : Consente di visualizzare l'anteprima del dispositivo con il layout applicato.
   2	Consente di regolare più precisamente la posizione del dispositivo.
   3	Consente di aumentare o diminuire la visualizzazione della schermata dell'editor. Utilizzare la barra di scorrimento per regolare le dimensioni di visualizzazione.
   4	: Consente di regolare il rapporto d'aspetto e la posizione dell'editor in base alle dimensioni della finestra per una panoramica dei dispositivi. : consente di spostare il dispositivo selezionato.
   5	È possibile consultare la versione dell'editor del layout VWL e le informazioni di licenza open source.

6. Dopo aver configurato il layout, fare clic su Sì.

   • Il layout VideoWall verrà salvato nel server.

1. Klicken Sie auf VWL Layout Manage (VWL Layoutverwaltung) > Setting (Einstellung) > New (Neu).

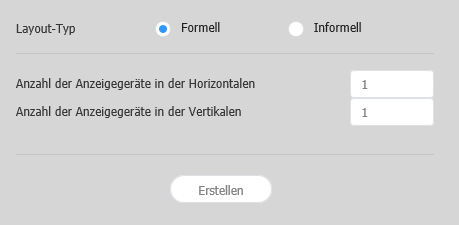

2. Legen Sie den Layout-Typ und die Anzahl der Geräte fest und klicken Sie auf Erstellen.

   • VWL Layout Editor wird gestartet.

   Stylesheet
   class screen

   Layout types (Layout-Typen)	Formell: Ordnen Sie im formalen Modus Geräte anhand einer vordefinierten Matrix wie zum Beispiel 2x2 und 3x4 an. Informell: Passen Sie die Anordnung der Geräte nach Ihren Wünschen an.
   Anzahl der Anzeigegeräte in der Horizontalen	Die Anzahl der horizontalen Geräte in einem Videowall-Layout wird angezeigt.
   Anzahl der Anzeigegeräte in der Vertikalen	Die Anzahl der vertikalen Geräte in einem Videowall-Layout wird angezeigt.

   정보
   title Hinweis
   Die Konfiguration der Layouts hängt von dem ausgewählten Layout-Typ ab. Dieses Benutzerhandbuch ist für den Informell Typ gültig.

3. Wählen Sie Geräte aus der Liste und ziehen Sie sie in den Editor-Abschnitt.

   정보
   title Hinweis
   Dieser Schritt ist nicht verfügbar, wenn Sie den regulären Typ für Ihr Layout wählen.

   Stylesheet
   class screen

4. Geben Sie die Geräte-ID für die einzelnen Geräte ein und klicken Sie auf 02.

   Stylesheet
   class screen

   1	Zeigen Sie die Geräte-ID auf dem entsprechenden Gerätebildschirm an.
   2	Initialisieren Sie die Geräte-ID für das Gerät.







5. Passen Sie die Gerätepositionen an und klicken Sie auf 03.

   Stylesheet
   class screen

   1	: Macht den letzten Befehl rückgängig, um zum vorherigen Zustand zurückzukehren. : Wiederholt den rückgängig gemachten Befehl. : Richtet mehrere Geräte in der gewünschten Ausrichtung aus. : Ordnen Sie automatisch Geräte so an, dass sie in das Raster passen. : Zeigt das Lineal an. : Zeigen Sie die Leitlinien an. : Wählen Sie das Testmuster, das auf dem Gerät angezeigt werden soll. : Vorschau von Gerät mit angewandtem Layout ansehen.
   2	Passen Sie die Geräteposition präziser an.
   3	Die Inhaltsansicht heran-/herauszoomen. Verwenden Sie den Schieberegler, um die Anzeigegröße anzupassen.
   4	: Passen Sie das Seitenverhältnis und die Position des Editors so an, dass er in das Fenster für die Geräteübersicht passt. : Verschieben Sie das ausgewählte Gerät.
   5	Sie können die VWL Layout Editor-Version und die Open Source-Lizenzinformationen prüfen.

6. Klicken Sie nach dem Konfigurieren des Layouts auf Ja.

   • Das VideoWall-Layout wird auf dem Server gespeichert.

1. 按一下 VWL 配置管理 > 設定 > 新。

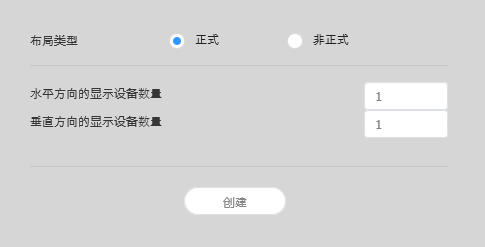

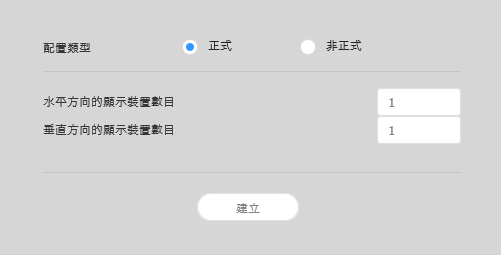

2. 指定裝置的配置類型和數量，然後按一下建立。

   • VWL 配置編輯器將會啟動。

   Stylesheet
   class screen

   配置類型	正式：使用預先定義的矩陣 (例如 2x2 和 3x4) 依正式模式排列裝置。 非正式: 自訂裝置的排列以符合您的喜好設定。
   以水平方向顯示的裝置數目	會顯示在 VideoWall 配置 中的水平裝置數目。
   以垂直方向顯示的裝置數目	會顯示在 VideoWall 配置 中的垂直裝置數目。

   정보
   title 附註
   設定配置會隨所選配置類型而異。本使用者手冊是根據非正式類型。

3. 從清單中選擇裝置並拖曳至編輯器區段中。

   정보
   title 附註
   若您為配置選擇一般類型，則此步驟將無法使用。

   Stylesheet
   class screen

4. 輸入每個裝置的裝置 ID，然後按一下 02。

   Stylesheet
   class screen

   1	在相關裝置螢幕上顯示裝置 ID。
   2	初始化該裝置的裝置 ID。







5. 調整裝置位置，然後按一下 03。

   Stylesheet
   class screen

   1	: 復原上次指令以回復至先前狀態。 : 重新執行已復原的指令。 : 按照所需的對齊模式對齊數個裝置。 : 自動排列裝置以配合格線。 : 顯示尺規。 : 顯示指南。 : 選擇要在裝置上顯示的測試模式。 : 預覽套用配置的裝置。
   2	更精確地調整裝置位置。
   3	放大或縮小編輯器畫面檢視。使用滑動列以調整檢視大小。
   4	: 調整編輯器的畫面比例和位置，以配合裝置概覽視窗的大小。 : 移動所選裝置。
   5	您可以檢閱 VWL Layout Editor 版本和開放原始碼授權資訊。







6. 設定配置之後，按一下是。

   • VideoWall 配置將儲存到伺服器。

1. Haga clic en VWL Layout Manage (Admin. de diseño VWL) > Setting (Configuración) > New (Nuevo).

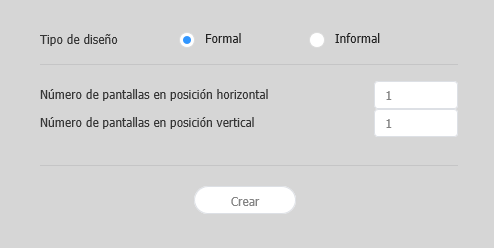

2. Especifique el tipo de diseño y el número de dispositivos; a continuación, haga clic en Crear.

   • Se ejecutará VWL Layout Editor.

   Stylesheet
   class screen

   Tipo de diseño	Formal: disponga los dispositivos en modo formal utilizando una matriz predefinida, como 2x2 y 3x4. Informal: personalice la disposición de los dispositivos según sus preferencias.
   Número de dispositivos de pantallas en posición horizontal	Aparece el número de dispositivos colocados en horizontal en un Diseño VideoWall.
   Número de dispositivos de pantallas en posición vertical	Aparece el número de dispositivos colocados en vertical en un Diseño VideoWall.

   정보
   title Nota
   La configuración del diseño depende del tipo de diseño seleccionado. Este manual de usuario se basa en el tipo Informal.

3. Seleccione los dispositivos en la lista y arrástrelos a la sección del editor.

   정보
   title Nota
   Este paso no estará disponible si elige el tipo Formal para el diseño.

   Stylesheet
   class screen

4. Introduzca el ID de cada uno de los dispositivos y haga clic en 02.

   Stylesheet
   class screen

   1	Permite mostrar el ID del dispositivo en la pantalla del dispositivo relevante.
   2	Inicialice el ID correspondiente al dispositivo.







5. Ajuste las posiciones del dispositivo y haga clic en 03.

   Stylesheet
   class screen

   1	: deshaga el último comando para regresar al estado anterior. : rehaga un comando previamente deshecho. : Alinee varios dispositivos en función de los criterios de alineación que desee. : Organice automáticamente los dispositivos para que se ajusten a la cuadrícula. : Muestre la regla. : También se pueden mostrar las guías. : Seleccione el patrón de prueba que se mostrará en el dispositivo. : Muestre una vista previa del dispositivo con el diseño aplicado.
   2	Ajuste la posición del dispositivo de forma más precisa.
   3	Amplíe o reduzca el zoom en la vista de pantalla del editor. Use la barra deslizante para ajustar el tamaño de visualización.
   4	: Ajuste la relación de aspecto y la posición del editor de acuerdo con la ventana para tener una vista general de los dispositivos. : mueva el dispositivo seleccionado.
   5	Puede revisar la versión de VWL Layout Editor y acceder a la información sobre la licencia de código abierto.







6. Después de configurar el diseño, haga clic en Sí.

   • El diseño de VideoWall se guardará en el servidor.

Ustawienia układu

Po uruchomieniu Layout Editor z MagicInfo Server wyświetla się okno ustawień Layout (Układ). Skonfiguruj w oknie podstawowe ustawienia układu, a następnie kliknij Create (Utwórz).

• Układ videowall jest tworzony w sekcji edytowania i włączy się tryb układu.
• Użycie utworzonego wcześniej układu videowall uruchomi Layout Mode (Tryb układu) bez wyświetlania okna ustawień Layout (układ).

Konfiguracja układu

Konfiguracja żądanego układu videowall z wykorzystaniem Layout Mode (Tryb układu).

Uwaga:

• W trybie formalnego układu videowall zdefiniowany wstępnie układ jest tylko do odczytu i nie można go edytować.

Dopasowanie urządzeń

1. Wybierz urządzenie z sekcji edycji.
2. Dopasuj urządzenia wykorzystując jedną z opcji:

• Opcja 1: Kliknij Edit (Edytuj) > Sort (Sortuj) na pasku menu, a następnie wybierz tryb dopasowania.
• Opcja 2: Prawym przyciskiem kliknij na urządzenie w sekcji edycji i wybierz Sort (Sortuj). Następnie wskaż tryb dopasowania.
• Opcja 3: Kliknij żądaną ikonę dopasowania () na pasku narzędzi.

Porządkowanie urządzeń

1. Wybierz urządzenie z sekcji edycji.
2. Rozmieść urządzenia wykorzystując jedną z opcji:

• Opcja 1: Kliknij Edit (Edytuj) > Sort (Sortuj) na pasku menu, a następnie wybierz tryb porządkowania.
• Opcja 2: Prawym przyciskiem kliknij na urządzenie w sekcji edycji i wybierz Order (Porządkuj). Następnie wskaż tryb porządkowania.
• Opcja 3: Kliknij żądaną ikonę porządkowania () na pasku narzędzi.

Konfiguracja właściwości sekcji

Uwaga:

• W Layout Editor urządzenia w grupie urządzeń traktowane są jako jedna sekcja.

1. Wybierz sekcję z sekcji edycji.

Uwaga:

• Aby wybrać sekcję kliknij puste pole (inne niż ekran urządzenia wirtualnego) w sekcji edycji, a następnie kliknij urządzenie.

1. Kiedy w zakładce Properties (Właściwości) wyświetlą się szczegółowe informacje o sekcji, zmień informacje o lokalizacji sekcji (kąt obrotu).
2. Kiedy w zakładce Properties (Właściwości) wyświetlą się szczegółowe informacje o sekcji, zmień informacje o lokalizacji sekcji (kąt obrotu).

Konfiguracja właściwości urządzeń

1. Wybierz urządzenie z sekcji edycji.
2. Kiedy w zakładce Properties (Właściwości) wyświetlą się szczegółowe informacje o wybranym urządzeniu, skonfiguruj informacje o lokalizacji urządzenia.

Mapowanie urządzeń

Po konfiguracji wymaganych ustawień w Layout Mode (Tryb układu) kliknij Mapping Mode (Tryb mapowania).

Natychmiast po aktywacji Mapping Mode (Trybu mapowania) na ekranie urządzenia wyświetlane jest ID, które służy do sterowania ekranem wirtualnego urządzenia w sekcji edycji łącznie z urządzeniem.

Uwaga:

• Identyfikatory urządzeń są przypisywane na podstawie liczby urządzeń, które tworzą grupę. Na przykład jeżeli grupa obejmuje dziesięć urządzeń, na każdym urządzeniu wyświetlane są inne ID w przedziale od 01 do 10.

1. Wybierz urządzenie z sekcji edycji.
2. Kiedy w zakładce Properties (Właściwości) wyświetlą się szczegółowe informacje o wybranym urządzeniu, podaj ID wyświetlane na urządzeniu.
   ID będzie wyświetlane na ekranie urządzenia w sekcji edycji.

Uwaga

• Aby wyświetlić lub ukryć ID urządzenia na ekranie urządzenia, kliknij  /   na pasku narzędzi.
• Aby zresetować ID przypisane do urządzenia w sekcji edycji kliknij   na pasku narzędzi.

Dostrajanie układów

Po konfiguracji wymaganych ustawień w Mapping Mode (Tryb mapowania) kliknij Finetuning Mode (Tryb dostrajania).

Trybu Finetuning Mode (Tryb dostrajania) używa się do dostrojenia ustawień lokalizacji urządzenia.

Uwaga

• Finetuning Mode (Tryb dostrajania) dostępny jest dopiero po ustawieniu ID urządzenia w Mapping Mode (Trybie mapowania).
• Finetuning Mode (Tryb dostrajania) to krok opcjonalny. Można go pominąć.
• W Finetuning Mode (Tryb dostrajania) można dostroić układ videowall, nawet jeżeli układ jest w trybie formalnym.

1. Wybierz element (sekcja lub urządzenie) z ekranu edycji.
2. Kiedy w zakładce Properties (Właściwości) wyświetlą się szczegółowe informacje o wybranym elemencie, edytuj wartość lokalizacji.
3. Kliknij  na pasku narzędzi.
   Zmiany zostaną zastosowane.

Uwaga

• Na ekranie fizycznego urządzenia pojawia się wzór, dzięki któremu można precyzyjnie dostroić układ. Aby wyświetlić lub ukryć ten wzór na ekranie urządzenia, kliknij  /  na pasku narzędzi.
• Aby zmienić ten wzór na ekranie urządzenia kliknij  .

Wysyłanie do MagicInfo Server

1. Po konfiguracji układu videowall kliknij Complete (Zakończ).
   Complete (Zakończ) jako krok jest dostępne dopiero po ustawieniu ID urządzenia w Mapping Mode (Tryb mapowania).
2. Po wyświetleniu prośby o potwierdzenie wysyłki układu VideoWall do MagicInfo Server kliknij Yes (Tak).
   Skonfigurowany układ VideoWall zostanie wysłany do MagicInfo Server i zastosowany wobec wybranej grupy (lub grup) urządzeń.

1. انقر فوق VWL Layout Manage > Setting > New من MagicINFO Server.

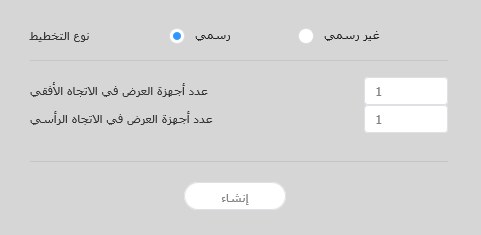

2. حدد نوع المخطط وعدد الأجهزة، ثمّ انقر فوق Create.

   • سيتم تشغيل محرر مخطط VWL.

   Stylesheet
   class screen

   Layout types	رسمي: قم بترتيب الأجهزة في الوضع الرسمي باستخدام مصفوفة مسبقة التعريف مثل 2x2 و3x4. Informal: قم بتخصيص ترتيب الأجهزة ليلائم تفضيلاتك.
   عدد أجهزة العرض في الاتجاه الأفقي	يظهر عدد الأجهزة الأفقية في videowall layout.
   عدد أجهزة العرض في الاتجاه الرأسي	يظهر عدد الأجهزة الرأسية في videowall layout.

   정보
   title ملاحظة
   يعتمد تكوين المخططات على نوع المخطّط المحدد. يعتمد دليل المستخدم هذا على النوع Informal.

3. حدّد أجهزة من القائمة واسحبها إلى قسم المحرر.

   정보
   title ملاحظة
   لن تكون هذه الخطوة متاحة إذا اخترت النوع Formal بالنسبة للمخطط الخاص بك.

   Stylesheet
   class screen

4. أدخل معرّف الجهاز لكل جهاز وانقر فوق 02.

   Stylesheet
   class screen

   1	لعرض معرّف الجهاز على شاشة الجهاز المعني.
   2	تهيئة معرّف الجهاز لذلك الجهاز.







5. عدّل مواقع الخزانة وانقر فوق 03.

   Stylesheet
   class screen

   1	: تراجع عن آخر أمر للعودة إلى الحالة السابقة. : أعد أمرًا تم التراجع عنه. : محاذاة عدة أجهزة بناءً على معايير المحاذاة المرغوب فيها. : ترتيب الأجهزة تلقائيًا لتلائم الشبكة. : عرض المسطرة. : عرض التوجيهات. : حدّد نمط الاختبار للعرض على الجهاز. : معاينة الجهاز مع المخطط المطبّق.
   2	اضبط موقع الجهاز بشكل أكثر دقة.
   3	قم بتكبير أو تصغير العرض لشاشة المحرر. استخدم شريط التمرير لضبط مستوى التكبير/التصغير.
   4	: اضبط الأبعاد النسبية ووضع المحرر بحيث يلائم النافذة من أجل الاطّلاع على نظرة عامة على الأجهزة. : نقل الجهاز المحدد.
   5	يمكنك مراجعة إصدار محرر مخطط VWL ومعلومات الترخيص مفتوح المصدر.

6. بعد تكوين المخطط، انقر فوق Yes.

   • سيتم حفظ مخطط VideoWall في الخادم.

1. Cliquez sur Gestion dispos. VWL > Réglage > Nouveau dans MagicINFO Server.
2. Spécifiez le type de disposition et le nombre de périphériques, puis cliquez sur Créer.

   • VWL Layout Editor démarre.

   Stylesheet
   class screen

   Types de disposition	Formel : permet de disposer les périphériques selon un mode formel, en utilisant une matrice prédéfinie, telle que 2 x 2 ou 3 x 4. Informel : permet de personnaliser la disposition des périphériques en fonction de vos préférences.
   Nombre de périphériques d’affichage dans le sens horizontal	Le nombre de périphériques horizontaux de Dispo. VideoWall est affiché.
   Nombre de périphériques d’affichage dans le sens vertical	Le nombre de périphériques verticaux de Dispo. VideoWall est affiché.

   정보
   title Remarque
   La configuration des dispositions varie en fonction du type de disposition sélectionné. Ce manuel d’utilisation se base sur le type Informel.

3. Sélectionnez des périphériques dans la liste et faites-les glisser dans la section de l’édition.

   정보
   title Remarque
   Cette étape n’est pas disponible si vous avez choisi le type formel pour la disposition.

   Stylesheet
   class screen

4. Entrez l’identifiant du périphérique pour chaque périphérique et cliquez sur 02.

   Stylesheet
   class screen

   1	Affichez l’identifiant de périphérique sur l’écran de périphérique concerné.
   2	Initialisez l’identifiant du périphérique pour ce périphérique.







5. Réglez les positions de périphériques et cliquez sur 03.

   Stylesheet
   class screen

   1	: permet d’annuler la dernière commande pour rétablir l’état précédent. : permet d’exécuter de nouveau une commande qui a été annulée. : Alignez plusieurs périphériques selon le mode d’alignement souhaité. : Disposez automatiquement les périphériques pour les adapter à la grille. : Affichez la règle. : Affichez les guides. : Sélectionnez le modèle de test à afficher sur le périphérique. : Examinez le périphérique avec la disposition appliquée.
   2	Réglez la position du périphérique plus précisément.
   3	Zoomez vers l’avant ou l’arrière sur la vue de l’écran d’éditeur. Utilisez le curseur pour ajuster la taille d'affichage.
   4	: Ajustez la taille de présentation et la position de l’éditeur en fonction de la fenêtre pour obtenir une vue d’ensemble des périphériques. : Déplacement du périphérique sélectionné.
   5	Vous pouvez consulter la version de VWL Layout Editor et les informations de licence open source.

6. Après avoir configuré la disposition, cliquez sur Oui.

   • La disposition VideoWall est enregistrée sur le serveur.

1. Clique em Gestão Dispos. VWL > Definição > Novo no MagicINFO Server.

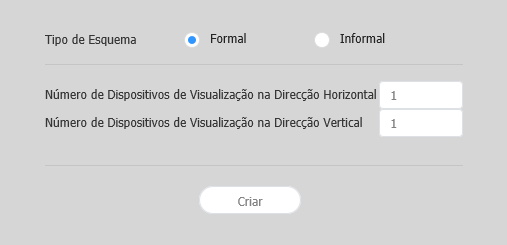

2. Especifique o tipo de esquema e o número de dispositivos e clique em Criar.

   • O VWL Layout Editor será iniciado.

   Stylesheet
   class Ecrã do

   Tipos de esquema	Formal: Disponha os dispositivos no modo formal utilizando uma matriz predefinida, como 2x2 e 3x4. Informal: Personalize a disposição dos dispositivos de acordo com as suas preferências.
   Número de Dispositivos de Visualização na Direção Horizontal	É apresentada a quantidade de dispositivos que se encontram na horizontal num esq. videowall.
   Número de Dispositivos de Visualização na Direção Vertical	É apresentada a quantidade de dispositivos que se encontram na vertical num esq. videowall.

   정보
   title Nota
   A configuração de esquemas depende do tipo de esquema selecionado. Este manual do utilizador tem como base o tipo Informal.

3. Selecione dispositivos da lista e arraste-os para a secção do editor.

   정보
   title Nota
   Este passo não estará disponível se optar pelo tipo de esquema formal.

   Stylesheet
   class Ecrã do

4. Introduza a ID de cada dispositivo e clique em 02.

   Stylesheet
   class Ecrã do

   1	Permite apresentar a ID do dispositivo no ecrã do dispositivo relevante.
   2	Permite inicializar a ID desse dispositivo.







5. Ajuste as posições do dispositivo e clique em 03.

   Stylesheet
   class Ecrã do

   1	: Anule o último comando para voltar ao estado anterior. : Reponha um comando que tenha sido anulado. : permite alinhar vários dispositivos com base nos critérios de alinhamento pretendidos. : permite ordenar automaticamente dispositivos para se ajustarem ao tamanho da grelha. : permite apresentar a régua. : Permite apresentar guias. : permite selecionar o padrão de teste a apresentar no dispositivo. : permite pré-visualizar o dispositivo com o esquema aplicado.
   2	Permite ajustar a posição do dispositivo de forma mais precisa.
   3	Permite ampliar ou reduzir a vista de ecrã do editor. Utilize a barra de deslize para ajustar o tamanho da visualização.
   4	: permite ajustar o formato e a posição do editor ao tamanho da janela para obter uma vista geral dos dispositivos. : mova o dispositivo selecionado.
   5	Pode rever as informações da licença de fonte aberta e a versão do VWL Layout Editor.

6. Após configurar o esquema, clique em Sim.

   • O esquema VideoWall será guardado no servidor.

1. Нажмите пункт VWL Layout Manage > Настройка > Новый на MagicINFO Server.

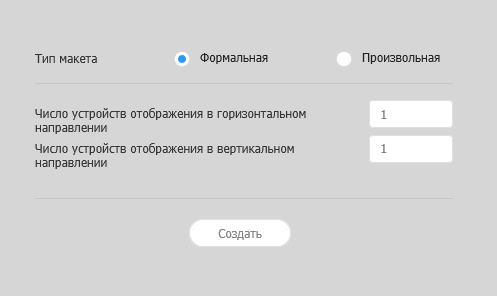

2. Укажите тип макета и количество устройств, а затем нажмите пункт Создать.

   • Это приведет к запуску VWL Layout Editor.

   Stylesheet
   class экран

   Типы макетов	Формальная: Расположите устройства в формальном режиме, используя предустановленную матрицу, например, 2x2 и 3x4. Неформальный: Настройте размещение устройств согласно вашим предпочтениям.
   Число устройств отображения в горизонтальном направлении	Будет отображено число горизонтальных устройств макета видеостены.
   Число устройств отображения в вертикальном направлении	Будет отображено число вертикальных устройств макета видеостены.

   정보
   title Примечание
   Настройка макетов в зависимости от типа макета. В данном руководстве рассматривается Неформальный тип.

3. Выберите устройства из списка и переместите их в раздел редактора.

   정보
   title Примечание
   Данное действие недоступно, если выбран формальный тип макета.

   Stylesheet
   class экран

4. Укажите идентификатор для каждого устройства и нажмите 02.

   Stylesheet
   class экран

   1	Отображение идентификатора устройства на соответствующем экране устройства.
   2	Определение идентификатора этого устройства.







5. Отрегулируйте расположение устройств и нажмите 03.

   Stylesheet
   class экран

   1	: Отменить последнюю команду и вернуться к предыдущему состоянию. : Повторить отмененную команду. : Выравнивание нескольких устройств в необходимом порядке. : Автоматическая сортировка устройств по размеру сетки. : Отображение линейки. : Отображение инструкций. : Выбор тестового шаблона для отображения на устройстве. : Предварительный просмотр устройства с применением макета.
   2	Отрегулируйте расположение устройства более точно.
   3	Вы можете увеличить или уменьшить размер экрана редактора. Для регулировки масштаба используется ползунок.
   4	: Регулировка соотношения и положения редактора по размеру окна для удобства восприятия общего обзора устройств. : перемещение выбранного устройства.
   5	Вы можете просмотреть версию VWL Layout Editor и информацию о лицензии на открытое ПО.

6. После завершения настройки макета нажмите Да.

   • Макет видеоэкрана сохраняется на сервере.

1. 从 MagicINFO Server 单击 VWL 布局管理 > 设置 > 新建。
2. 指定布局类型和设备数量，然后单击创建。

   • 将启动 VWL Layout Editor。

   Stylesheet
   class 屏幕

   布局类型	正式：使用预定义的矩阵（例如 2x2 和 3x4）以正式模式排列设备。 非正式：根据您的偏好自定义设备的排列。
   水平方向的显示设备数量	VideoWall 布局 中水平设备的数量将会显示。
   垂直方向的显示设备数量	VideoWall 布局 中垂直设备的数量将会显示。

   정보
   title 注
   配置布局取决于所选布局类型。本用户手册基于非正式类型。

3. 从列表选择设备并将其拖动到编辑器部分中。

   정보
   title 注
   如果您选择正式类型的布局，则此步骤将不可用。

   Stylesheet
   class 屏幕

4. 输入每个设备的设备 ID，然后单击 02。

   Stylesheet
   class 屏幕

   1	在相关设备屏幕上显示设备 ID。
   2	初始化该设备的设备 ID。







5. 调节设备位置，然后单击 03。

   Stylesheet
   class 屏幕

   1	：撤消上一个命令而恢复到上一次的状态。 ：重新执行已经撤消的命令。 ：根据所需的对齐标准对齐多个设备。 ：自动排列设备以适应网格。 ：显示标尺。 ：显示指南。 ：选择要在设备上显示的测试图案。 ：预览应用布局的设备。
   2	更精确地调节设备位置。
   3	放大或缩小编辑器屏幕视图。可使用滑动条调节视图大小。
   4	：调节编辑器的纵横比和位置以适应概览设备窗口。 ：移动所选的设备。
   5	您可以查看 VWL Layout Editor 版本和开源许可证信息。

6. 配置布局后，单击是。

   • 屏幕墙布局将保存到服务器。

1. MagicINFO Server'dan VWL Düzenini Yönet > Ayarlar > Yeni öğesini seçin.

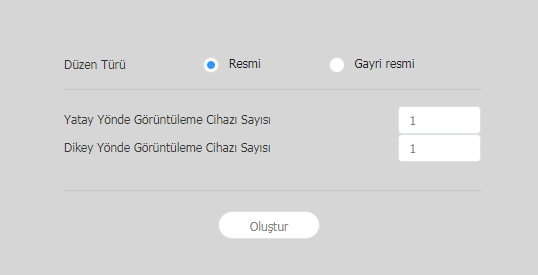

2. Düzen türünü ve aygıt sayısını belirtin ve Oluştur öğesine tıklayın.

   • VWL Layout Editor başlayacaktır.

   Stylesheet
   class ekran

   Düzen türleri	Resmi: 2x2 ve 3x4 gibi önceden tanımlanmış matris kullanarak aygıtları biçimsel modda düzenleyin. Gayri Resmi: Aygıtların düzenlemelerini kendi tercihlerinize uyacak şekilde özelleştirin.
   Yatay Yönde Görüntüleme Cihazı Sayısı	Bir video duvarı düzenindeki yatay aygıtların sayısı gösterilir.
   Dikey Yönde Görüntüleme Cihazı Sayısı	Bir video duvarı düzenindeki dikey aygıtların sayısı gösterilir.

   정보
   title Not
   Düzeni yapılandırma seçili düzen türüne bağlıdır. Bu kullanım kılavuzu Gayri Resmi türü temel alır.

3. Listeden aygıtları seçin ve içerik düzenleme bölümüne sürükleyin.

   정보
   title Not
   Düzeniniz için resmi türü seçerseniz bu adım kullanılmayacaktır.

   Stylesheet
   class ekran

4. Her aygıt için kimlik bilgisi girin ve 02 öğesine tıklayın.

   Stylesheet
   class ekran

   1	İlgili aygıt ekranında aygıt kimliğini görüntüler.
   2	Bu aygıtın aygıt kimliğini başlatır.







5. Aygıtların konumunu ayarlayın ve 03'e tıklayın.

   Stylesheet
   class ekran

   1	: önceki duruma dönmek için son komutu geri alın. : Geri alınmış bir komutu yineleyin. : çeşitli elemanları istenilen hizalama modunda hizalar. : Izgaraya sığması için aygıtları otomatik olarak düzenler. : Cetveli görüntüler. : Kılavuzları görüntüleme. : Aygıt üzerinde görüntülenecek test örüntüsünü seçer. : Aygıtı düzen uygulanmış halinin önizlemesini görüntüler.
   2	Aygıt konumunu daha net ayarlayın.
   3	Editör ekran görüntüsünü yakınlaştırın veya uzaklaştırın. Görünüm büyüklüğünü ayarlamak için kaydırma çubuğunu kullanın.
   4	: Aygıtlara yönelik genel bir bakış sağlamak için editörün en boy oranını ve konumunu ayarlayarak pencere boyutuna sığdırır. : Seçili aygıtı taşırsınız.
   5	VWL Layout Editor sürümünü ve açık kaynak lisans bilgisini inceleyebilirsiniz.

6. Düzeni yapılandırdıktan sonra Evet'e tıklayın.

   • VideoWall düzeni sunucuya kaydedilecektir.

1. Klicka på Hantera VWL-layout > Inställning > Ny i MagicINFO Server.

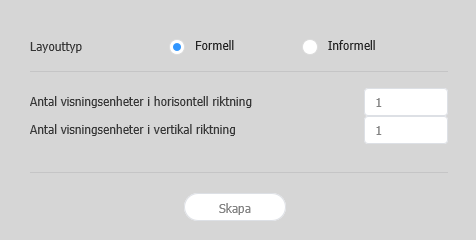

2. Ange layouttypen och antalet enheter och klicka på Skapa.

   • VWL Layout Editor startas.

   Stylesheet
   class skärm

   Layouttyper	Formell: Ordna enheterna i formellt läge med en fördefinierad matris, t.ex. 2x2 och 3x4. Informell: Anpassa ordningen av enheterna så att det blir som du vill ha det.
   Antal visningsenheter i horisontell riktning	Antalet horisontella enheter i en videovägglayout visas.
   Antal visningsenheter i vertikal riktning	Antalet vertikala enheter i en videovägglayout visas.

   정보
   title Obs!
   Konfigureringslayouterna beroende på den valda layouttypen. Den här användarhandboken är baserad på typen Informell.

3. Välj enheter i listan och dra dem till redigeringsdelen.

   정보
   title Obs!
   Det här steget kommer inte att vara tillgängligt om du valde den formella typen för din layout.

   Stylesheet
   class skärm

4. Ange enhets-ID:t för varje enhet och klicka på 02.

   Stylesheet
   class skärm

   1	Visa enhets-ID:t på den relevanta enhetens skärm.
   2	Initiera enhetens ID för enheten.







5. Justera enhetspositionerna och klicka på 03.

   Stylesheet
   class skärm

   1	: ångra det senaste kommandot och gå tillbaka till föregående status. : Gör om ett kommando som har ångrats. : Justera in flera enheter mot varandra baserat på de justeringsvillkor du önskar. : Ordna enheter automatiskt så att de anpassas till rutnätet. : Visa linjalen. : Visa stödlinjerna. : Markera det testmönster som ska visas på enheten. : Förhandsgranska enheten med den aktuella layouten.
   2	Justera enhetens position mer i detalj.
   3	Zooma in eller ut i redigeringsfunktionens skärmvy. Använd skjutreglaget för att ändra visningsstorlek.
   4	: Justera redigeringsprogrammets storlek och position så att det passar fönstret för en översikt över enheterna. : Flytta den valda enheten.
   5	Du kan granska VWL Layout Editors version och informationen om den öppna källkodslicensen.

6. Klicka på Ja när du har konfigurerat layouten.

   • VideoWall-layouten sparas på servern.
